シングルモード光ファイバ・パッチコード (ライトガイド)製造：株式会社オプトロンサイエンス

シングルモード光ファイバ・パッチコード

メーカー名オプトロンサイエンス

シングルモードファイバの両端に、ご要望の各コネクタ・端面の研磨・コーティング等の処理を行いパッチコードとして製品化。
片端フェルール・素線むき出し・切り放しの他、分岐・バンドル・カプラ・アレイ加工などのご相談も承っております。

シングルモードファイバを使用したパッチコードの過去制作図面(参考用)を下記に公開中！

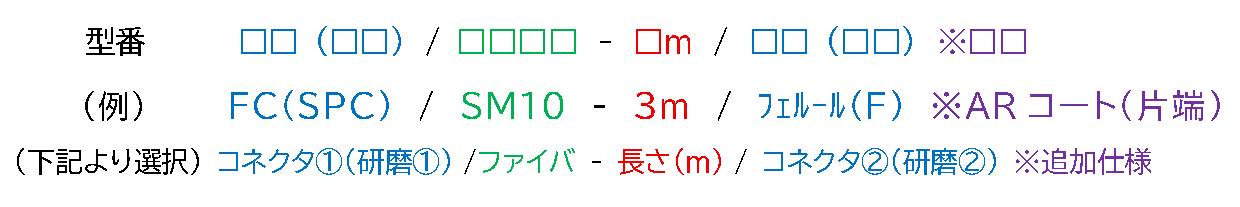

●オーダーインフォメーション●
ご希望の仕様が決まっている場合は、下記型番をご指定の上で、お問い合わせをお願いいたします。

※下記内容に該当しない場合は、直接お問い合わせくださいませ。

●コア径：上記のファイバ部分・下記の仕様部分にも記載しております。

●NA：下記の仕様部分に記載しております。

●パッチコードの長さ：0.5~10m以外でも、ご希望の長さで対応可。(例)30m希望、50m希望等ご相談ください。

●コーティング：ARコートをご希望の場合は、波長をご指定いただけます。

仕様

波長 (nm)	サイズ (μm)	NA	標準型	偏波面保存型
405	3/125	0.12	SM3	SM40P
488	3.5/125	0.12	SM3	SM48P
633	4/125	0.12	SM4	SM63P
850	5/125	0.12	SM5	SM85P
980	6/125	0.12	SM7	SM98P
1310	9/125	0.1	SM10	SM13P
1550	10/125	0.1	SM10	SM15P

用途

レーザー計測
真円スポット
アナログ計測
均一光照射
TEM00モード
干渉性保存

図面

◀︎表は横にスクロールして見ることができます▶︎

お問い合わせ

メーカー紹介オプトロンサイエンス

このメーカーの製品をもっと見る

1990年創立、光ファイバのアッセンブリをはじめ、レーザーポインタ・LDピグテイルモジュール・LD光源装置・コリメータ・小型ドライバ等、自社製品を国内にて製造し、販売しております。また、国内製品に留まらず、海外メーカー製品も取り扱っておりますので、光学製品のご相談がありましたら是非お問い合わせください。
