マルチモード光ファイバ・パッチコード
メーカー名オプトロンサイエンス
マルチモードファイバの両端に、ご要望の各コネクタ・端面の研磨・コーティング等の処理を行いパッチコードとして製品化。
片端フェルール・素線むき出し・切り放しの他、分岐・バンドル・カプラ・アレイ加工などのご相談も承っております。

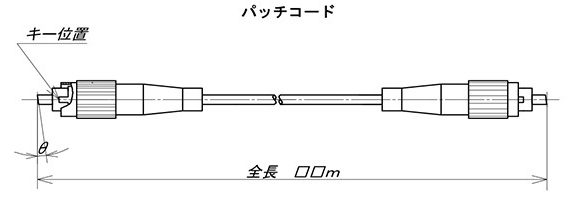

マルチモードファイバを使用したパッチコードの過去制作図面(参考用)を下記に公開中しています！
●オーダーインフォメーション●

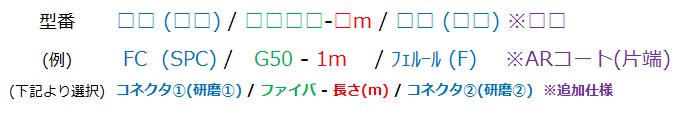

ご希望の仕様が決まっている場合は、下記型番をご指定の上で、お問い合わせをお願いいたします。
※下記内容に該当しない場合は、直接お問い合わせくださいませ。
●コア径：50μｍ～1000μｍ ※上記型番以外のファイバも御座います。
●NA ：0.2 ※NA 0.39、NA 0.5等、0.2以上をご希望の場合は、お問い合わせください。
●全長 ：0.5m～10m以外でも対応可。(例)30m希望、50m希望 等 ご相談ください。
●コーティング：ARコートをご希望の場合は、波長をご指定ください。
仕様
| 種類 | 型番 | サイズ(μm) | NA |
レーザー耐力 (目安) |
|
|---|---|---|---|---|---|
| CW | パルス | ||||
|
Ge ドープ(GI) ファイバ |
G50 | 50/125 | 0.2 | 0.2 W | 60 W |
| G200 | 200/250 | 0.2 | 0.9 W | 250 W | |
| G400 | 400/500 | 0.2 | 3 W | 1 kW | |
| G600 | 600/750 | 0.2 | 12 W | 2.2 kW | |
| G800 | 800/1000 | 0.2 | 50 W | 4 kW | |
|
ステップインデックス(SI) ファイバ |
S50 | 50/125 | 0.2 | 5 W | 1.3 kW |
| S100 | 100/150 | 0.2 | 18 W | 5 kW | |
| S105 | 105/125 | 0.2 | 18 W | 5 kW | |
| S200 | 200/250 | 0.2 | 65 W | 20 kW | |
| S400 | 400/500 | 0.2 | 250 W | 80 kW | |
| S600 | 600/750 | 0.2 | 550 W | 180 kW | |
| S800 | 800/1000 | 0.2 | 1000 W | 320 kW | |
| S1000 | 1000/1250 | 0.2 | 1500 W | 500 kW | |
用途
- レーザ光伝送
- 高出力伝送
- 分光用
- バンドルファイバ
- 真空用
図面
- 【参考図番：FD-03001A】FC(SPC)／GC400－2m／FC(F) ※両端FCコネクタ(SPC研磨、F研磨)
- 【参考図番：FC-03002】 FC(F8)／G400－0.7m／FC(SPC) ※両端FCコネクタ(SPC研磨、F8研磨)
- 【参考図番：FD-00031】 SL0.9／GC50－3m／FC(PC)
- 【参考図番：FD-04066】SMA／G600－1m／SL2-10 ※片端SMAコネクタ、片端SUSスリーブ
- 【参考図番：FD-14015】 FC(UPC)／G50－0.5m／FL(UPC) ※片端FCコネクタ、片端フェルール
- 【参考図番：FD-00035】 mini／S600PI-0.6m／FC(F) 図番：FD00035 ※真空・耐熱仕様
- 【参考図番：FD-04007A】 SL(F)／S50Y－0.23m/FCL ※組み込み用・SUSスリーブをカスタム対応
- 【参考図番：FD-13029】 SMA(SPC)／S800－5m／SL3.5 ※大口径ファイバ
◀︎表は横にスクロールして見ることができます▶︎
