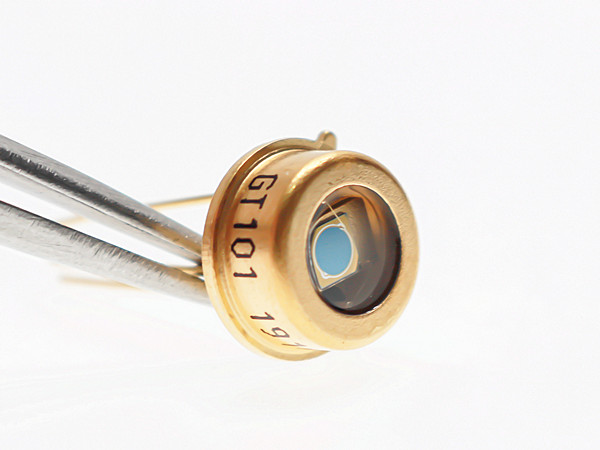

Si フォトダイオード (TOパッケージ) (Si PD)
メーカー名LD-PD INC
逆バイアス条件下で動作するシリコンPINフォトダイオードです。

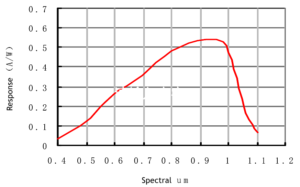

ピーク波長は約940nmで、スペクトル検出範囲は400nmから1100nmです。
＊丸形φ0.2～φ8.0mm
| パラメータ | シンボル | 試験条件 | Typical値 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| ディテクタサイズ(mm) | φ0.2 | φ0.5 | φ1 | φ2 | φ4 | φ5 | φ8 | ||
| 応答波長範囲(nm) | λ | 400 – 1100 | |||||||
| 応答性(A/W) | Re |
VR=15V |
0.40 | 0.45 | 0.5 | 0.5 | 0.5 | 0.5 | 0.55 |
| 応答時間(nS) | tr |
VR=15V |
2 | 5 | 6 | 8 | 15 | 15 | 25 |
| 暗電流(nA) | ID | VR=15V | 1 | 2 | 3 | 5 | 12 | 40 | 60 |
| 逆電圧(V) | VB | IR=10μA | 100 | ||||||

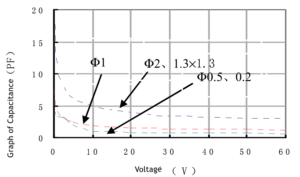

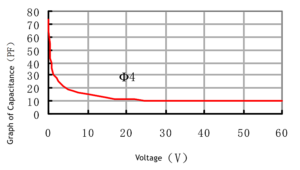

| 静電容量(pF) | Cj |
f=1MHz |
0.8 | 1.2 | 2.0 | 6 | 20 | 30 | 70 |
| 動作電圧(V) | VR | 0～15 | |||||||
| ソケット | Coaxial/TO-46/TO-5/TO-8 | ||||||||
| 飽和光パワー：0.3w/cm2 | |||||||||

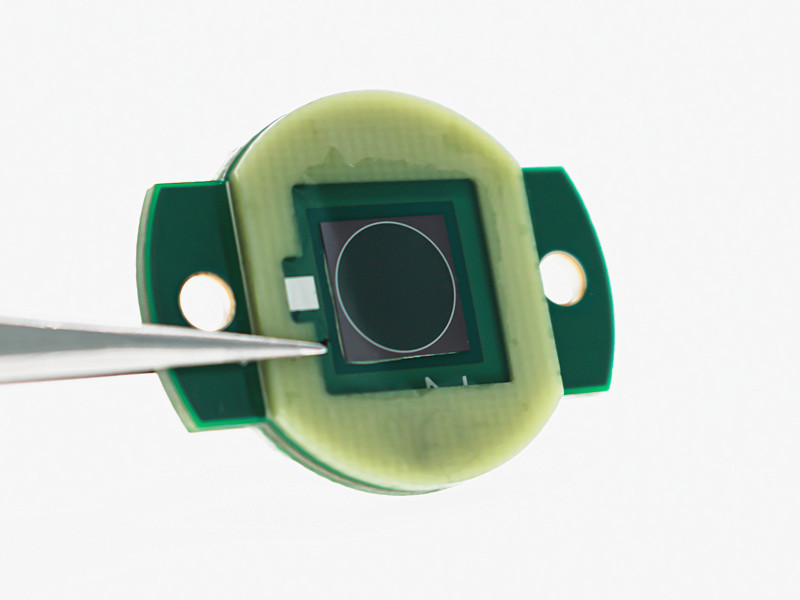

＊角型0.5×0.5～3x3mm
| パラメータ | シンボル | 試験条件 | Typical値 | ||||
|---|---|---|---|---|---|---|---|
| ディテクタサイズ(mm) | 0.5×0.5 | 1×1 | 1.3×1.3 | 2×2 | 3×3 | ||
| 応答波長範囲(nm) | λ | 400 – 1100 | |||||
| 応答性(A/W) | Re |
VR=15V |
0.45 | 0.45 | 0.5 | 0.5 | 0.5 |
| 応答時間(nS) | tr |
VR=15V |
3.5 | 5 | 8 | 10 | 15 |
| 暗電流(nA) | ID | VR=15V | 3 | 3 | 4 | 6 | 10 |
| 逆電圧(V) | VB | IR=10μA | 80 | ||||
| 静電容量(pF) | Cj |
f=1MHz |
6.0 | 3.0 | 3.0 | 10 | 25 |
| 動作電圧(V) | VR | 0～15 | |||||
| ソケット | Coaxial/TO-46/TO-5 | ||||||
| 飽和光パワー：0.3w/cm2 | |||||||

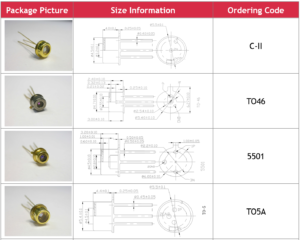

＊寸法とピン配置
ポイント
- 逆バイアス状況下で駆動
- 大口径、四角形も標準ラインナップ
