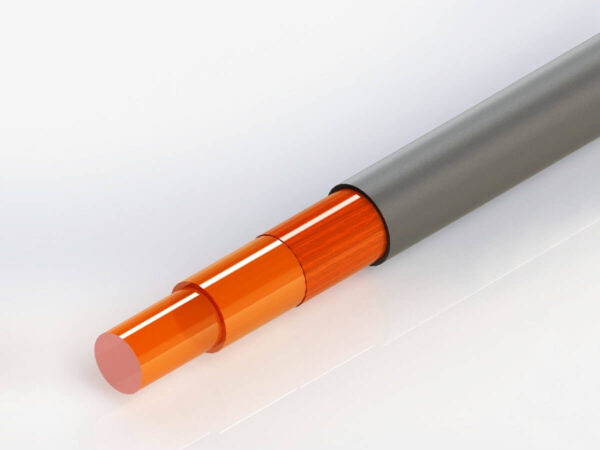

カルコゲナイド 中赤外ファイバ（FlexiRay）
メーカー名art photonics
・1.1~6.5μm内での高い透過率
・光学損失 0.2dB/m at 2~4μm
・ダブルポリマーコーティングによる高い柔軟性
・標準コア径 8~500μm
art photonics社は波長透過帯1.1-6.5umのカルコゲナイド中赤外ファイバを製造・販売しております。（量産可能です）
ロスが少なく，吸収のピークが小さい優れた中赤外ファイバですので、多種多様な用途でご使用頂けます。
※コネクタ（SMA-905, FC/PC, FC/APC）付，パッチコードで販売させて頂きます。
【メーカーファイバWEBページ】
Chalcogenide Mid-IR Fibers – art photonics
【メーカーパッチコードWEBページ】
Chalcogenide Mid-IR-Fiber Cables – art photonics
仕様
カルコゲナイト中赤外ファイバー 特性表
| Specification | |
|---|---|
| Core/cladding composition |
As2S3
|
| Spectral Range | 1.1 – 6.5 μm |
| Core Refractive Index | 2.42 |
| Fresnel Reflection Losses | 31% |
| Attenuation at 3 – 4 μm & 4.5 µm – 5 µm | 0.2 – 0.4 dB/m |
| Effective Numerical Aperture NA | see Parameters of standard Chalcogenide fibers |
| Glass Transition Temperature, Tg | 185 °C |
| Operating Temperature | –273°C to +90°C |
| Core/Clad Diameter (standard) | see Parameters of standard Chalcogenide fibers |
| Protective Jacket | Fluoro polymer + PVC |
| Tensile Strength | > 70 MPa |
| Minimum Bending Radius (fixed) | 100x [Fiber Diameter] |
| Minimum Elastic Bending Radius | 200x [Fiber Diameter] |
| Parameters of standard Chalcogenide fibers | ||||||
|---|---|---|---|---|---|---|
| Code | Type | Core, µm | Cladding, µm | Protective Jacket, µm | NA | Min. bending Radius, mm |
| CIR8/300 | Step Index Singlemode | 8 ± 1 | 300 ± 15 | 400 ± 20 | 0.25 ± 0.02 | 60 |
| CIR50/250 | Step Index Few-mode | 50 ± 3 | 250 ± 10 | 410 ± 20 | 0.13 ± 0.02 | 50 |
| CIR250/300 | Step Index Multimode | 250 ± 10 | 300 ± 15 | 400 ± 30 | 0.30 ± 0.03 | 60 |
| CIR340/400 | Step Index Multimode | 340 ± 10 | 400 ± 15 | 510 ± 30 | 0.30 ± 0.03 | 80 |
| CIR500/550 | Step Index Multimode | 500 ± 10 | 550 ± 15 | 700 ± 30 | 0.30 ± 0.03 | 100 |
用途
- 中赤外分光
- 量子カスケードレーザ伝送
- 赤外イメージングシステム
- 200K-600Kレンジでの遠隔高温測定
- 遠隔処理赤外分光用プローブ
- ファイバーアンプ・レーザー
