銅コーティング シリカファイバ （FlexiRay）
メーカー名art photonics
- 動作環境600℃までOK
- 優れたメカニカル強度とフレキシビリティ
- 高真空環境下でノーアウトガス
- ヒートリジェクション
- コネクタのハンザ付可（エポキシフリーオプション有）
art photonics社の銅コーティングシリカファイバは高温環境，真空環境を含む過酷な環境かでご使用頂けるファイバです。
透過波長は220-2400nmで、温度対応はー270℃～＋600℃・湿度100%でのご使用が可能です。
【メーカーWEBページ】
Copper Coated Silica Fibers – art photonics
仕様
銅コーティング シリカファイバー 特性表

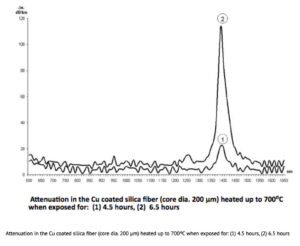

| Specification of Cu-alloy coated Fibers | |
|---|---|
| Core/ Cladding material Step Index | Pure Fused Silica Core / Fluorine Doped Silica Cladding |
| Graded Index | Germanium Doped Fused Silica Core / Pure Fused Silica |
| Fiber core diameters, μm | 9; 50; 62.5; 100; 200; 400; 600 |
| Cu-alloy coating thickness, μm | 15 – 50 (depending on fiber diameter) |
| Standard Numerical Aperture (NA) | 0.22 ± 0.02 |
| Available Numerical Aperture (NA) | 0.12 ± 0.02 0.26 ± 0.02 |
| Min operating temperature, °C | -270 |
| Max operating temperature, °C | 600 |
| Humidity Range | Up to 100% |
| Minimal bending radius (long term) | 200 x fiber outer diameter |
| Minimal bending radius (short term) | 100 x fiber outer diameter |
| Tensile strength (short gauge), GPa | 3.5 – 6 |
| Two point bending strength, GPa | >10 |
| Static fatigue parameter | >100 |
| Parameters of standard Cu-alloy coated Fibers | |||||
|---|---|---|---|---|---|
| Code | Type | Core, μm | Cladding, μm | Coating Cu, μm | NA |
| 100/110 Cu | Step Index Multimode | 100 ± 2% | 110 ± 2% | 145 ± 5% | 0.22 |
| 200/220 Cu | Step Index Multimode | 200 ± 2% | 220 ± 2% | 270 ± 5% | 0.22 |
| 400/440 Cu | Step Index Multimode | 400 ± 2% | 440 ± 2% | 535 ± 5% | 0.22 |
| 600/660 Cu | Step Index Multimode | 600 ± 2% | 660 ± 2% | 745 ± 5% | 0.22 |
| 50/125 Cu | Graded Index Multimode | 50 ± 2% | 125 ± 2% | 165 ± 2% | 0.22 |
| 9/125 Cu | Single mode | 9 ± 5% | 235 ± 5% | 165 ± 2% | 0.13 |
用途
- 高温度環境下
- 化学物環境下
- 放射能環境下
- オイル・ガス環境下
- ハイパワーレーザー伝送
