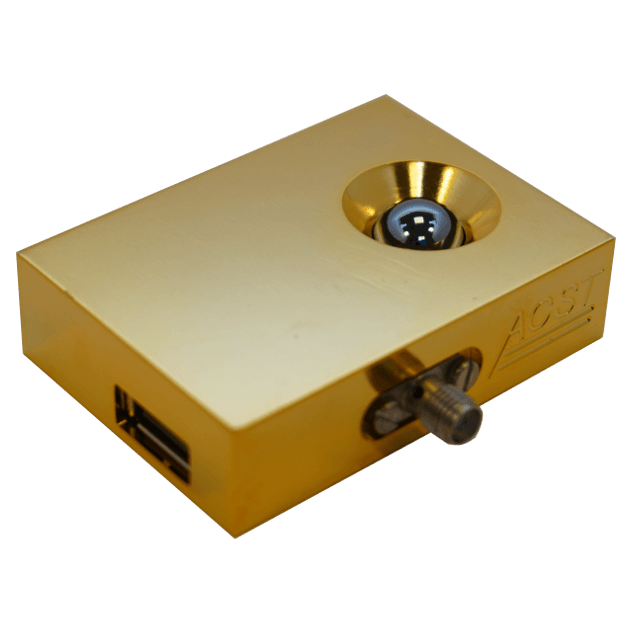

Quasi-Optical テラヘルツディテクタ
メーカー名ACST
ACST社のQuasi-Opticalディテクタは広帯域で非常に高感度なショットキーバリアダイオード(Schottky-barrier diode)をベースとしたディテクタモジュールです。室温駆動が可能でテラヘルツ波検出に最適なディテクタです。
| 3DL 12C LS2500 A1 | 3DL 12C LS2500 A1M | 3DL 12C LS2500 A2 | |
|---|---|---|---|
| Lens Diameter (mm) | 12 | 12 | 12 |
| Lens Type | Collimated | Collimated | Collimated |
| Antenna Type | Log-spiral | Log-spiral | Log-spiral |
| Antenna Bandwidth (GHz) | 50-2500 | 50-2500 | 50-2500 |
| Video amplifier Bandwidth | 10Hz to 1MHz (DC-Coupled) | 10Hz to 50MHz (DC-Coupled) | 767285 |
| Power Supply (V) | ± 12 | ± 12 | ± 12 |
| Recommended max. Output Voltage (V) | ± 3 | ± 0.3 | ± 0.25 |
| Current Consumption (mA) | 40 max | 30 max | 90 max |
| Responsivity (V/W) | 22000±1200@70GHz / 1100±120@1000GHz | 35000±200@70GHz / 100±30@1000GHz | 230@70GHz / 17@1THz |
| Noise-equivalent Power (pW/Hz^1/2) | 6 min | 15 min | 38.8 min |
| Responsivity Measured at (℃) | 25 | 25 | 25 |
ポイント
- 50GHz～2.5THz バンド幅
- 高速、高感度
- THz分光、THzイメージングシステム
- 室温駆動
